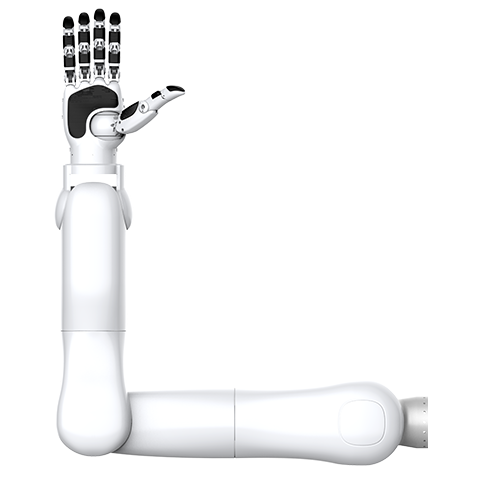

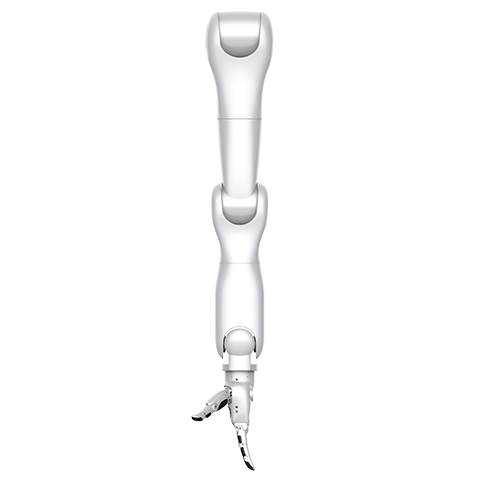

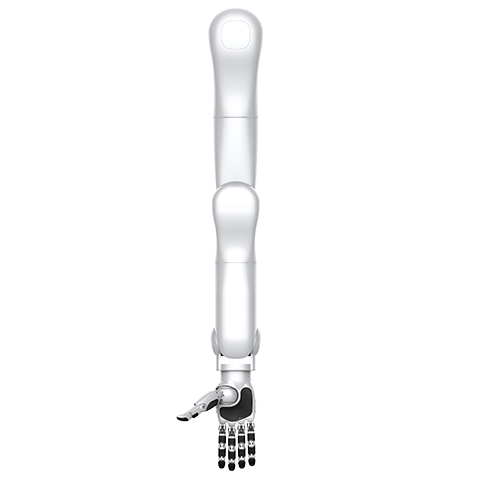

| 参数分类 | 参数项 | HA7R-3N |
|---|---|---|
| 整体参数 | 有效负载（包含手） | 3 kg |
| 自重（不包含手） | 6.5 kg | |
| 可达空间半径 | 795 mm | |
| 自由度 | 7 | |
| 平均功耗 | 105 W | |
| 二次开发 | ROS SDK、Python API、C++API | |
| 示教方式 | 拖动示教、遥控示教 | |
| 安装方式 | 法兰连接（可定制） | |
| 安装法兰 | 75 mm | |
| 噪音 | ≤52 dB（距离1m，背景噪声低于30dB条件下测试） | |
| 臂体最大温升 | ≤25℃ | |
| 通讯协议 | EtherCAT | |
| 供电电压 | 48 VDC | |
| 材质 | 铝合金、尼龙 | |
| 底座直径 | 80 mm | |
| 安全保护 | 过流保护、过压保护、温度保护、过载保护 | |
| 整臂自碰撞保护 | 可用（控制器级） | |
| 重复定位精度 | ±0.1mm | |
| 末端执行器（选配） | 七自由度灵巧手（0.7kg）、夹爪 | |
| 电气接口 | XT30UPB-M、A1002W-S-4P | |
| 环境温度 | -20℃~45℃ | |
| 环境湿度 | 20%~80%（无冷凝） | |
| 防护等级 | IP40 | |
| 关节参数 | 运动范围 | 关节1: ±180°、关节2: -20°~180°、关节3: ±180°、关节4: 0~135°、关节5: ±180°、关节6: ±30°、关节7: ±50° |
| 关节输出端最大转速 | 关节1~2: 3.6 rad/s、关节3~4: 4.8 rad/s、关节5~6: 4.2 rad/s、关节7: 4.7 rad/s | |
| 平均负载转矩容许最大值 | 关节1~2: 49 Nm、关节3~4: 13.5 Nm、关节5~6: 8.9 Nm、关节7: 4.8 Nm | |
| 关节编码器 | 双编码器 | |
| 工作模式 | CST、CSV、CSP、PP、PD模式 | |
| 抱闸类型 | 永磁式抱闸（关节1、2、3、4） | |
| 示教器参数（选配） | 尺寸 | 280 mm*199 mm*70.7 mm |
| 重量 | 1.2 kg | |
| 显示器 | 8寸电阻式彩色液晶TFT触控屏，800*600像素 | |
| 连接线长度 | 4.5 m | |
| 防护等级 | IP65 | |
| 控制器参数 | 尺寸（不带外壳/带外壳） | 110 mm*81 mm*1.6 mm（不带外壳） 114 mm*86 mm*30 mm（带外壳） |
| 重量（不带外壳/带外壳） | 91.5 g（不带外壳） 390 g（带外壳） |
|
| CPU | RK3588 | |
| RAM | 8G | |
| ROM | 64G | |
| 操作系统 | 璧获实时linux | |
| 接口 | WiFi6、LAN*2 | |
| 供电方式 | 5.5*2.1mm DC插孔和2针3.5mm间距连接器，12V直流输入 | |
| 最大功耗 | 52W | |
| 供电电流 | 2A |
